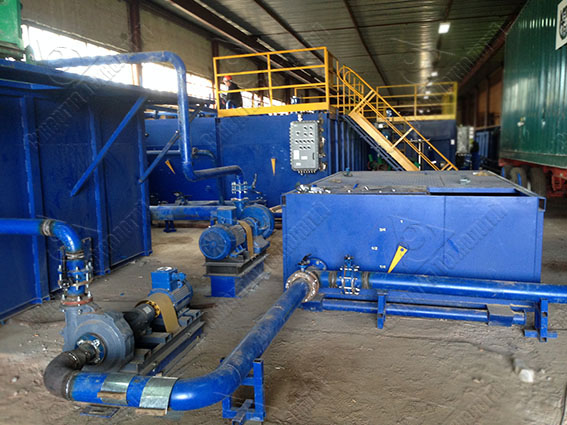

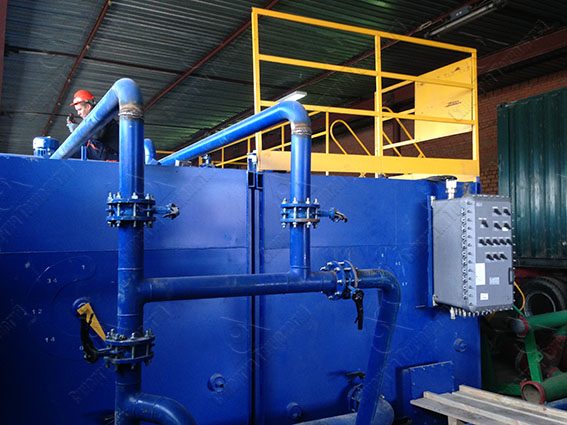

Растворно-солевой узел



НАЗНАЧЕНИЕ

  • Для приема, очистки, кондиционирования, приготовления, хранения и выдачи потребителю полимер-глинистых буровых растворов и растворов на углеводородной основе.

СВОЙСТВА

  • Климатическое исполнение изделия УХЛ1 по ГОСТ 15150, минимальная температура окружающего воздуха минус 400С,

  • эксплуатация на открытом воздухе и в производственных помещениях.

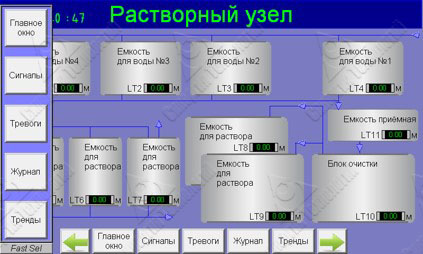

Система управления электрооборудованием растворного узла для обработки и хранения буровых растворов предназначена для:

  • выдачи ручных дистанционных управляющих сигналов на пуск и остановку электродвигателей перемешивателей, насосов, вибросит;

  • питания и съема показаний электронных уровнемеров (датчиков уровня);

  • защиты электродвигателей от перегрузки.

ХАРАКТЕРИСТИКИ

Показатель

Значение

Суммарный объем технологических емкостей, м3

240

Суммарный объем емкостей для технической воды, м3

80

Объем приемной емкости, м3

10

Количество технологических емкостей (вместе с емкостью

блока очистки)

6

Количество емкостей для технической воды

4

Установленная мощность (без учета освещения), кВт

154

Номинальная производительность при выдаче раствора

потребителю, м3/час

63

Транспортные габариты технологических емкостей, мм

8700х2440х2500

Транспортные габариты емкостей для технической воды, мм

5700х2400х2200

Транспортные габариты емкости приемной, мм

4500х2440х1296

Масса транспортного места, кг

1500

Масса транспортных мест, кг

8000
