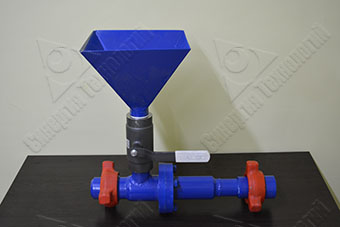

Смесительный эжектор





НАЗНАЧЕНИЕ

  • Для эжекции порошкообразных материалов и интенсивное смешивание их с потоком технологической жидкости и предварительного диспергирования смеси

СВОЙСТВА

  • устанавливается в составе систем приготовления, обработки и нагнетания в скважины технологических жидкостей,

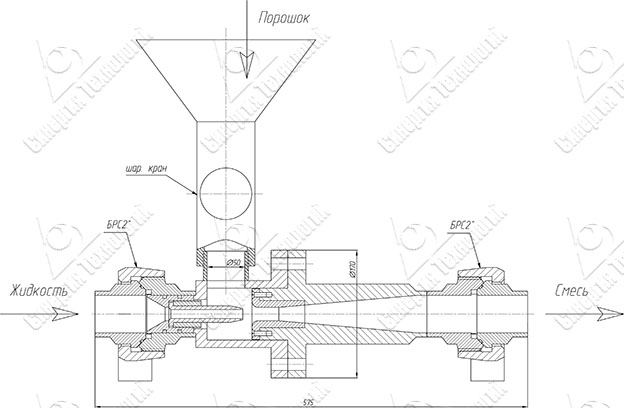

  • Принцип работы: рабочая жидкость под давлением поступает через нагнетательный патрубок в сопло. В корпусе образуется вакуум, под воздействием которого порошкообразный материал засасывается в корпус через воронку или шланг. В камере и затем в диффузоре происходит смешение порошка с потоком жидкости.

  • Равномерное поступление порошка во всасывающий патрубок обеспечивает стабильность работы эжектора

ХАРАКТЕРИСТИКИ

Показатель

Значение

Режим работы

Периодический

Подача жидкого компонента, м3/ч

50

Производительность по глинопорошку, химреагентам, т/ч, не более

2

Давление нагнетания жидкого компонента в

смеситель, МПа, не более

5

Высота всасывания, м

3

Габаритные размеры, мм, не более

Длина

Ширина

Высота

700

200

300

Масса, кг,

не более

20

Комплектация

  • корпус,

  • сопло,

  • диффузор,

  • патрубок подачи порошкообразного материала,

  • сбросный патрубок
